閉孔泡沫鋁夾層結(jié)構(gòu)耐撞性研究（十）

2.3.1失效模式分析（2）

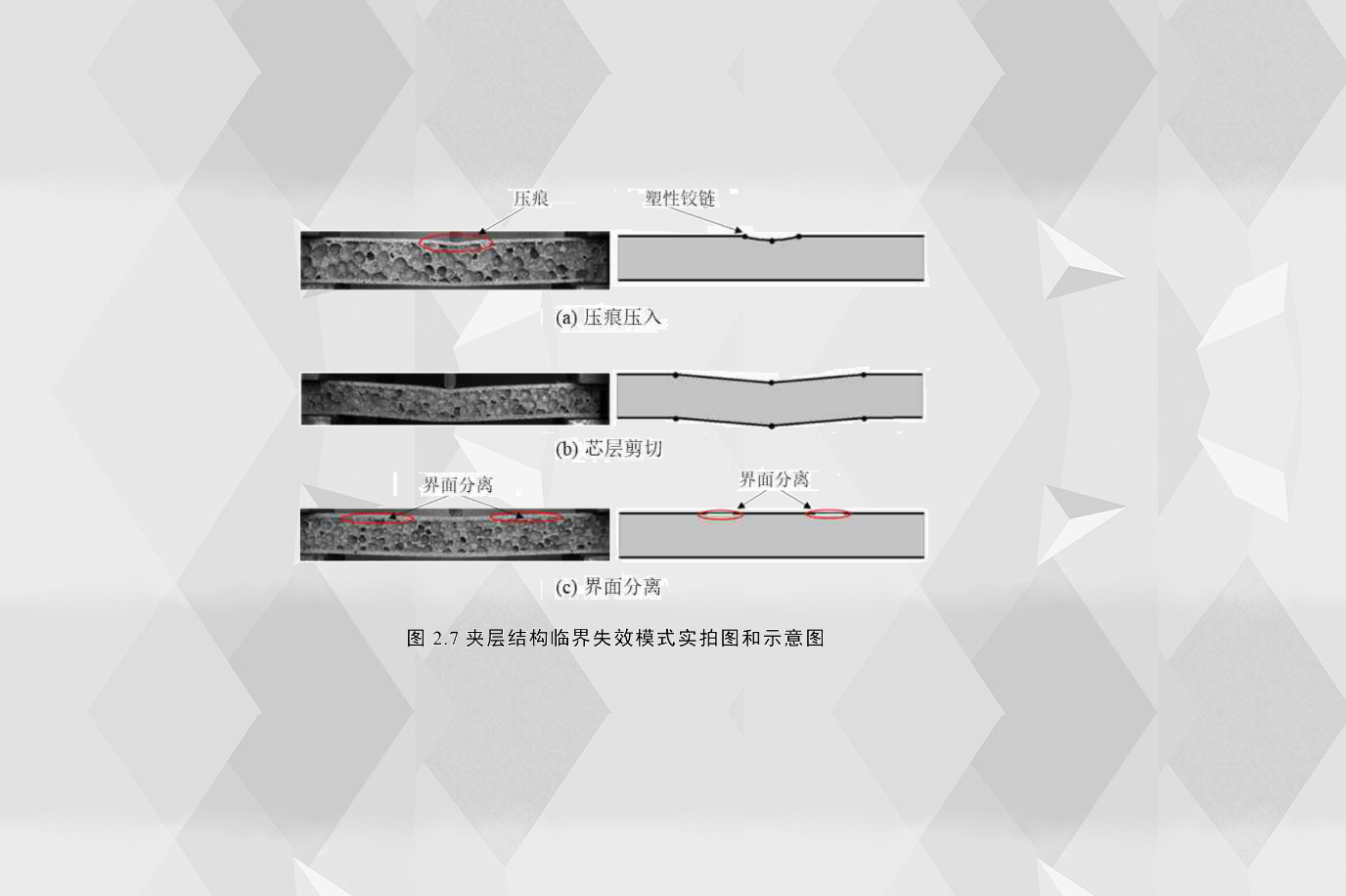

通過(guò)實(shí)驗(yàn)觀察分析得出，泡沫夾層結(jié)構(gòu)在彎曲工況下三種主要的臨界失效模式為壓痕壓入、芯層剪切和界面分離，如圖2.7所示。臨界失效模式壓痕壓入(IN)的主要特征是壓頭正下方部分夾層結(jié)構(gòu)的上面板有鉸鏈并且附近的芯層有明顯的局部壓痕；通過(guò)圖2.7(a)可以觀測(cè)到，壓頭附近的上面板有三個(gè)鉸鏈，而在此時(shí)刻下面板的位移很小，基本可以忽略其位移量。如圖2.7(b)所示，臨界失效模式芯層剪切(CS) 的主要特征是上下面板位置平行，并且上下面板各有三個(gè)鉸鏈，鉸鏈的位置一個(gè)位于壓頭正下方，兩外兩個(gè)分別位于兩支撐端附近，該失效模式與Ashby等人在參考文獻(xiàn)中提到的ModeB類似。最后一種臨界失效模式為界面分離(DB)，夾層結(jié)構(gòu)膠粘劑的完整性確保了載荷在夾層結(jié)構(gòu)各組成部分之間穩(wěn)定傳遞；根據(jù)剪切力互等定理，在臨界失效模式發(fā)生之前，泡沫芯層受到的剪切應(yīng)力等于膠粘劑的剪切應(yīng)力，但在僅涉及由剪切應(yīng)力引起的臨界失效模式的情況下，如果夾層結(jié)構(gòu)受到的最大剪切應(yīng)力超過(guò)膠粘劑所能承受的剪切強(qiáng)度，但小于芯層所能承受的剪切強(qiáng)度，則可能會(huì)發(fā)生界面分離(DB)。
